Šta je konektor

Konektori, kao ključne komponente za trenutne ili signalne veze, također su važan dio industrijskog sistema. Veliki kao avioni i rakete, mali kao mobilni telefoni i TV,konektori se pojavljuju u različitim oblicima, gradeći mostove između sklopova ili drugih komponenti, preuzimajući ulogu električne struje ili signalnih veza.

Konektor je KONEKTOR. Također poznat kao konekotori, utikači i utičnice u Kini. Općenito se odnosi na električne konekte. To jest, uređaj koji povezuje dva aktivna uređaja za prenos struje ili signala.

Konektor je komponenta koju naše elektronsko inženjerstvo i tehničko osoblje često kontaktiraju. Njegova funkcija je vrlo jednostavna: izgraditi most komunikacije između blokiranih ili izoliranih kola u sklopu, tako da struja može teći, a kolo može realizirati unaprijed određeno funkciju. Konektori su nezaokretni dio elektronske opreme. Posmatrajući put strujanja, uvijek ćete naći jedan ili više konekreta.

Konektorske forme i strukture se stalno mijenjaju. Postoje različite vrste konektora sa različitim objektima aplikacije, frekvencijama, napajanjem i okruženjima aplikacije. Na primjer, konekotori za rasvjetu na terenu i konekotori za hard diskove, a konekotori za paljenje raketa su sasvim različiti. Ali bez obzira na vrstu konektora, potrebno je osigurati da struja teče glatko, kontinuirano i pouzdano. Općenito govoreći, ono na što je konektor povezan nije ograničeno na struju. U današnjem brzom razvoju optoelektronske tehnologije, nosilac prijenosa signala je svjetlost u optičkom sustavu vlakana. Staklo i plastika zamjenjuju žice u običnom sklopu, ali optički signal Konektori se također koriste u putevima, a njihove funkcije su iste kao i konektori kola.

Rođenje konektora je zamišljeno iz proizvodne tehnologije borbenih aviona. Zrakoplovi u bitci moraju biti dopunjani gorivom i popravljeni na terenu, a vrijeme provedeno na terenu važan je faktor u pobjedi ili porazu bitke. Stoga su tokom Drugog svjetskog rata vojne vlasti SAD bile odlučne da smanje vrijeme održavanja tla i povećaju vrijeme borbe zbog borbenih aviona.

Prvo su ujedinili razne kontrolne instrumente i dijelove, a zatim ih povezali u cijeli sistem konektorima. Pri popravci rastaviti neispravnu jedinicu i zamijeniti je novom, a zrakoplov će moći odmah uletjeti u zrak. Nakon rata, AT-T Bell Labs je uspješno razvio bell telefonski sistem, a zatim je uspon kompjutera, komunikacija i drugih industrija dao više mogućnosti za razvoj konekora izvedenih iz samosadnih tehnologija, a tržište se brzo proširilo.

Klasifikacija konektora

Kako struktura konektora postaje sve raznovrsnija, stalno se pojavljuju nove strukture i polja primjene, a pokušaj rješavanja problema klasifikacije i imenovanja fiksnim modelom postao je težak za prilagođavanje.

1. Prema prirodi upotrebe

Vanjski konektor (za vanjski oplatu), unutrašnji konektor (za unutrašnji oplatu).

2. Prema nivou konektora

-Nivo 1. Komponenta do međusobnog povezivanja paketa (DEVICE TO PACKING):

Odnosi se na vezu IC CHIP-a i pina.

-Nivo 2. Interkonekcija između paketa i supstrata (KOMPONENTA VODI DO KRUGA):

Odnosi se na vezu između KOMPONENTE i PC table.

-Nivo 3. Board to Board connection (Board To Board):

Odnosi se na interkonekciju između PC table i PC table.

-Nivo 4. Podsustav za vezu podsustavom (SUBASSEMBLY TO SUBASSEMBLY)

-Nivo 5. Veza između podsustavova sa I/O (SUBASSEMBLY TO I/O PORT).

-Nivo 6. System to system connection (SYSTEM TO SYSTEM).

3. Prema metodi obrade

Crimp Type i I.D.CType se također zovu piercing tip, tip lemljivaca i nulti tip umetanje (Z.I.F Type).

4. Prema metodi upotrebe

Konektori od žice do ploče, žice konektora od ploče do ploče, žice-žica konektori, utičnice, ulazni i izlazni konektori.

5. Prema obrascu

PCB konektor ploče, konektor ravnog kabla, koaksijalan kabl konektor, ugrađeni konektor, privezak za štipanje, okrugli konektor, ugaoni konektor, konektor za štampanu ožičenu ploču.

6. Prema strukturi

Konektivni konektori otporni na vlagu i vodootporni konektivni konektori otporni na vatri i vodootporni konektivni kone.

7. Prema radnu frekvenciju

Niska frekvencija i visoka frekvencija (sa 3MHz kao granica).

8. Iz svoje svestranosti i srodnih tehničkih standarda konektori se mogu podijeliti u sljedeće kategorije (kategorije):

(1)Nisko-frekvencijski kružni konektor;

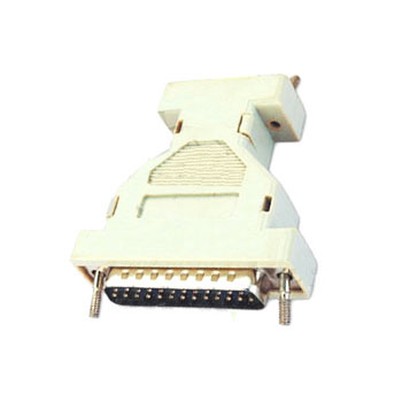

(2)Rectangular connector;

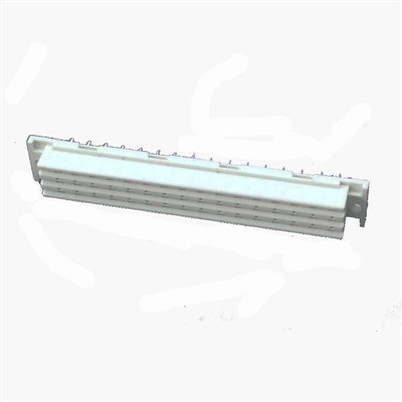

(3)Printed circuit connector;

(4)RF konektor;

(5)Optički konektor vlakana.

Osnovne performanse konektora

Znanje konektora Osnovna izvedba konektora može se podijeliti u tri kategorije: i to:

Mehaničke performanse, električne performanse i ekološke performanse.

1. Mehaničko ponašanje

Što se funkcije veze tiče, sila umetka je važno mehaničko svojstvo. Sila umetanja i ekstrakcije se dijeli na silu umetanja i ekstrakcijnu silu (ekstrakcijska sila se naziva i sila razdvajanja), zahtjevi njih dvoje su različiti. U relevantnim standardima postoje odredbe za Z veliku silu umetanja i Z malu separacijsku silu, što pokazuje da iz perspektive upotrebe, sila umetanja treba da bude mala (postoje niska sila umetanja LIF i ne-umetnuta sila ZIF struktura), a ako je sila razdvajanja prevelika Mala, uticaće na pouzdanost kontakta. Sila umetanja i vađenja i mehanički život konektora vezani su za kontaktnu strukturu (pozitivan pritisak), kvalitet premaza (koeficijent klizanja trenja) kontaktnog dijela, te dimenzionalnu tačnost kontaktnog aranžmana (poravnanje).

2. Električne performanse

Glavna električna svojstva konektora uključuju kontaktni otpor, izolacijski otpor i dielektričnu snagu.

(1) Električni konektori sa visokokvalitetnim kontaktnim otporom trebaju imati nisku i stabilnu kontaktnu otpornost. Kontaktna otpornost konektora se kreću od nekoliko miliohma do desetina miliohma.

(2)Izolacijski otpor je mjera izolacijske izvedbe između kontakata električnih konektora i između kontakata i ljuske, a njegova magnituda se kreću od stotina megohma do hiljada megohma.

(3) Dielektrična jačina, ili izdrži napon, dielektrični izdrži napon, je mogućnost izdržljivosti ocijenjenog testnog napona između konektorskih konektora ili između kontakata i ljuske.

(4)Druga električna svojstva.

Elektromagnetsko ometanje curenja smetnji je procjena efekta elektromagnetskog interferencije štitnika konektora, i generalno se testira u frekvenciji od 100MHz~10GHz.

Za radiofrekventne koaksialne konektore postoje električni indikatori kao što su karakteristična impedancija, gubitak umetanja, koeficijent refleksije i odnos naponskog stajanja talasa (VSWR). Zbog razvoja digitalne tehnologije, radi povezivanja i prenošenja digitalnih pulsnih signala velike brzine, pojavila se nova vrsta konektora, to je konektor signala velike brzine. U skladu s tim, u pogledu električnih performansi, pored karakteristične impedanse, pojavili su se i neki novi električni indikatori. , Kao što su crosstalk (crosstalk), kašnjenje prijenosa (kašnjenje), zaostajanje vremena (skew) itd.

3. Performanse okoliša

Uobičajena ekološka svojstva uključuju otpornost na temperaturu, otpornost na vlažnost zraka, otpornost na sprej soli, vibracije i otpornost na udarce itd.

(1)Otpornost na temperaturu Trenutno je Z-visoka working temperature konektora 200°C (osim nekoliko specijalnih konektora visoke temperature), a Z-niska temperatura je -65°C. Kako konektor radi, struja stvara toplotu na kontaktnoj tački, što dovodi do porasta temperature. Stoga se općenito vjeruje da bi radne temperature trebale biti jednake sumi temperature okoline i porastu temperature kontaktne tačke. U nekim specifikacijama, dozvoljeni Z visok temperaturni porast konektora ispod nazivne operativna struja je jasno naveden.

(2)Upad otpornosti na vlagu će utjecati na izolaciju performansi veze h i rđa metalne dijelove. Konstantni uslovi ispitivanja toplote i vlažnosti su relativna vlažnost 90%~95% (prema specifikacijama proizvoda, do 98%), temperatura +40±20°C, vrijeme ispitivanja prema specifikacijama proizvoda, Z je najmanje 96 sati. Naizmjeniиni vlaљni toplotni test je jaиi.

(3)Kada konektor otporan na slani sprej djeluje u okruženju koje sadrži vlagu i sol, površinski sloj obrade njegovih metalnih strukturnih dijelova i kontaktnih dijelova može proizvesti galvansku koroziju, što utječe na fizička i električna svojstva konektora. Kako bi se procijenila sposobnost električnih konektora da izdrže ovu sredinu, naveden je test spreja soli. Vješa konektor u temperaturno kontroliranoj testnoj kutiji, prska otopinu natrijevog hlorida s navedenom koncentracijom sa komprimiranim zrakom kako bi se formirala atmosfera slanog spreja, a njegovo vrijeme izlaganja je određeno specifikacijom proizvoda, što je najmanje 48 sati.

(4)Vibracije i šok Vibracije i otpornost na udar su važna svojstva električnih konekutora. Posebno su važni u specijalnim okruženjima primjene kao što su avijacija i zrakoplovni, željeznički i cestovni prijevoz. To je za testiranje robusnosti mehaničke strukture električnog konektora i pouzdanog električnog kontakta. Važan pokazatelj seksa. Postoje jasni propisi u relevantnim testnim metodama. U testu šoka treba specificirati vršno ubrzanje, trajanje i udarni pulsni talasni oblik, kao i vrijeme prekida električnog kontinuiteta.

(5)Ostala svojstva okoline Prema zahtjevima upotrebe, druga ekološka svojstva električnih konektora uključuju neispremnost zraka (curenje zraka, tečni pritisak), uranjanje u tekućinu (otpornost na specifične tekućine), nizak tlak zraka itd.

Osnovna struktura konektora

Osnovni strukturni dijelovi konektora uključuju (1) kontakt; (2) izolator; (3) ljuska (ovisno o tipu); (4) pribor.

1. Kontakti

To je osnovni dio konektora da bi se dovršila funkcija električnog povezivanja. Općenito, kontaktni par se sačinjava od muškog kontaktnog komada i ženskog kontaktnog komada, a električna veza je završena ubacivanjem ženskih i muških kontaktnih komada.

Muški kontakt je krut dio, a oblik mu je cilindričan (okrugli pin), kvadratni cilindar (kvadratni pin), ili ravan (umetanje komada). Muški kontakt je uglavnom napravljen od mesinga ili fosforne bronze.

Ženski kontaktni komad, i to utičnica, je ključni dio kontaktnog para. Oslanja se na elastičnu strukturu da bude elastički deformisana kada je umetnuta u iglu za generiranje elastične sile i formira bliski kontakt sa muškim kontaktnim komadom kako bi se dovršila veza. Postoje mnoge vrste konstrukcija jacka, uključujući cilindrične (cijepanje, vrat), tuning vilicu, tip cantilevera (uzdužni utor), sklopivi tip (uzdužni utor, u obliku 9), u obliku kutije (kvadratni utičnica) I hiperboloidni opruga žice opruga i tako dalje.

2. Izolator

Izolator se također često naziva baza ili umetak. Njegova funkcija je da uredi kontakte na traženoj poziciji i razmaku, te da osigura izolacijske performanse između kontakata i između kontakata i kućišta. Dobra izolacijska otpornost, izdržljivost performansi napona i laka obrada osnovni su zahtjevi za odabir izolacijskih materijala koji će se obrađivati u izolatore.

3. Ljuska

Također se zove ljuska, to je natkrivač konektora. On pruža mehaničku zaštitu za ugrađenu izolacijsku montažnu ploču i igle, te pruža poravnanje utikača i utičnice pri parenja, a zatim fiksira konektor na uređaj.

4. Pribor

Pribor se dijeli na strukturne dodatke i instalacijski pribor. Strukturni pribor kao što su stezaoni prstenovi, ključevi za pozicioniranje, pribadače za pozicioniranje, igle za vodič, spajajući prstenje, spone za kablove, brtljave prstenje, brvuše itd. Instalirajte pribor kao što su vijci, orasi, vijci, opruge itd. Većina pribora ima standardne dijelove i zajedničke dijelove.

Karakteristike konektora

1. Ili je muški kontakt ili ženski kontakt fleksibilan. Međusobna povezanost kontakata može se koristiti kako bi se osigurala veza kola.

2. Terminalni dio kontakta ima ožičenu strukturu koja je laka za implementaciju žica ili štampanih ožičanih ploča. To je za implementaciju zavarivanja, enkapsulacije, držanja, zavarivanja kroz rupu i drugih struktura.

3. Kontakt je fiksiran na ispravnom položaju izolatora, a izolator se može koristiti za održavanje otpornosti izolacije napona između kontakata.

4. Ima spojnu strukturu, koja je pogodna za umetanje ili odmaknuće kontakta, a ne mijenja položaj ni nakon vibracija ili udara.

Budući razvojni trend tehnologije elektronskog konektora

Konektori, kao ključne komponente za trenutne ili signalne veze, također su važan dio industrijskog sistema. Brzim razvojem ličnih mobilnih terminala, kućanskih pametnih električnih aparata, industrije informacione komunikacije, transportne nove energetske industrije, aerosvemirske nauke i tehnologije, umjetne inteligencije, medicinske elektronske opreme i drugih polja, poboljšana je funkcija, izgled, performanse i korištenje okruženja konektivnih uređaja. Visoki zahtjevi.

1. Razvojni trend mikro-minijaturizacije i integracije

Da bi se ugodio zahtjevima prijenosnih, digitalnih i multifunkcionalnih elektronskih uređaja, kao i automatizacija proizvodnje i montaže, elektronski konektivni konektivni uređaji moraju biti podešeni podešavanjima strukture proizvoda. Proizvodi se uglavnom razvijaju u smjeru male veličine, niske visine, uskog bacanja, multifunkcionalnog, dugog života, montaže površine itd.

Minijaturizacija znači da je centrirni razmak elektronskih konekora (konektora) manji, a velika gusta je postizanje velikog broja jezgri. Minijaturizacija potrošačkih elektronskih proizvoda zahtijeva komponente za integriranje minijaturizacije, tankosti i visokih performansi, što također promiče razvoj proizvoda konektora u pravcu minijaturizacije i malog pitcha. Minijaturizacija komponenti ima više tehničke zahtjeve. Sve to zahtijeva jaku industrijsku fondaciju za maulding da bi ga učinkovito podržali.

2. Inteligentni razvojni trend

Danas je svijet sa brzim razvojem informacija, bez obzira na to kakve informacije ili tehnologiju, zahtjevi ljudi postaju sve veći i veći. Od brzog razvoja informacija komunikacijskih podataka, bežična interkonekcija je došla svima od nas. Od primjene pametnih telefona, Pametni nosivi uređaji, radilice, vožnja bez posade, VR stvarnost, pametni roboti i druge tehnologije, dodavanje IC čipova i inteligentni razvoj elektronskog konektora kontrolnog kola neizbežan je trend, jer će omogućiti elektronskom konektoru da inteligentnije dohvati upotrebu elektronske opreme, te poboljša performanse samog konektora kako bi se postigla inteligentna bežična premoštavanje.

3. Razvojni trend visokih performansi

Prijenos velike brzine znači da moderni računari, informacijska tehnologija i mrežna tehnologija zahtijevaju da temperatura prijenosa signala dođe do megahertz frekventnog traka, a vrijeme pulsa doseže podmisekunda. Stoga su potrebni elektronski konektori za prijenos velike brzine (konektori).

Visoka frekvencija je prilagođavanje razvoju milimetarska talasna tehnologija, a radio frekventni koaksijalni elektronski konektori (konektori) su svi ušli u milimetarski talasni radni frekvencijski opseg.
